凝汽器提升装置真空系统解决方案

• 凝汽器抽真空系统不同解决方案的分析：

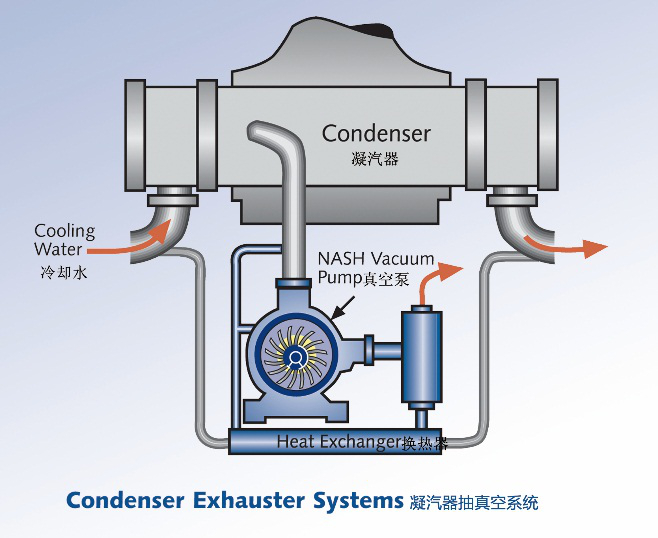

  水环机组： 最普遍采用，运行可靠，真空度受冷却条件影响较大，叶轮受气蚀冲击；

  水环水环泵配大气喷射器机组： 运行轴功率比水环泵大，抽气量比水环泵大幅度降低，好处是叶轮不容易气蚀损坏；

  水环泵配蒸汽喷射器： 在冷却条件不好的情况下可考虑，蒸汽的费用高；

  水力喷射机组： 运行可靠，但能耗高，效率低；


  水环泵用冷冻机冷却： 叶轮气蚀的可能性降低，抽气量略为加大，运行功率高；
  水环泵用冷冻机冷却


  小泵取代大泵： 利用凝汽器的实际泄漏量比设计值小，起机时用大泵抽，之后用小泵维持真空。好处是节约运行耗电，缺点是泄漏量小的时候不能提高真空度，当泄漏量略为增大（不超过设计值）就不能维持凝汽器正常真空度，发电量下降，节约的运行耗电远远无法弥补少发电的损失，风险太高；

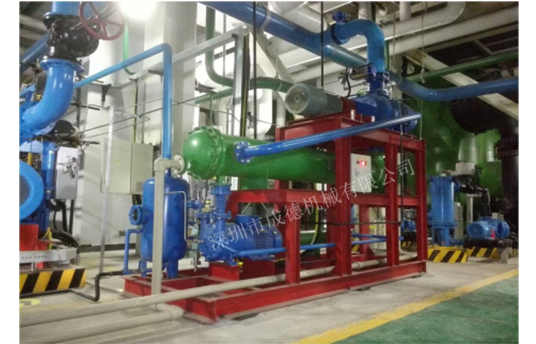

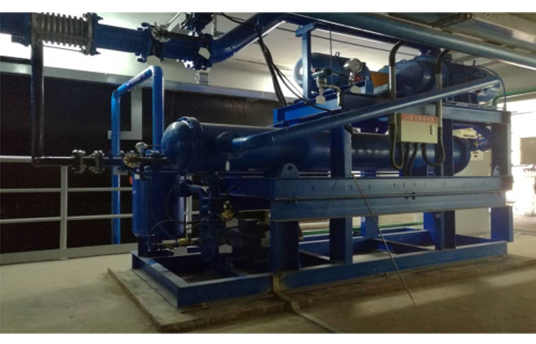

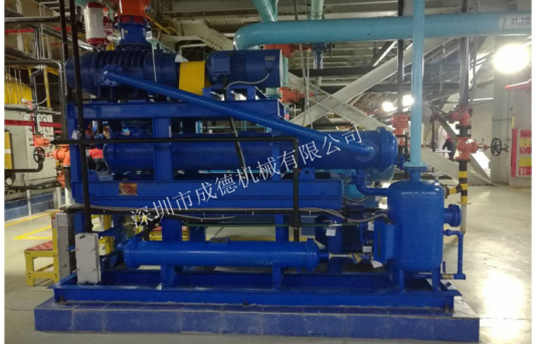

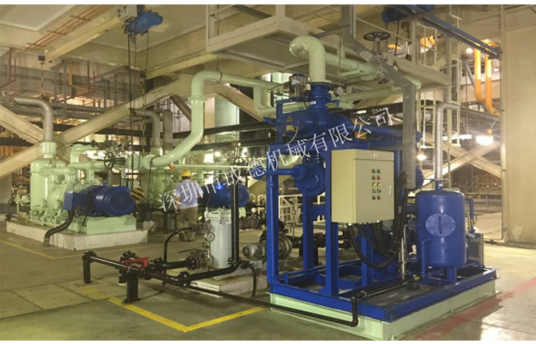

  凝汽器真空度提升装置（成德机械）： 和水环泵比，泄漏量小的时候，能略为提高凝汽器真空度（最少0.1KPa），泄漏量大的时候，能提高多至1KPa的真空度，带来增加发电量的巨大收益，同时也节约了运行耗电。

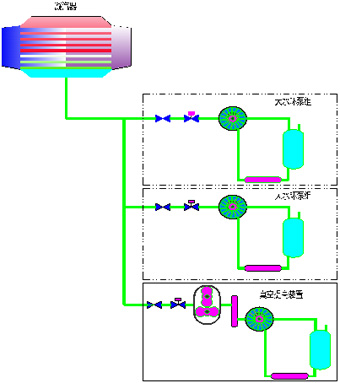

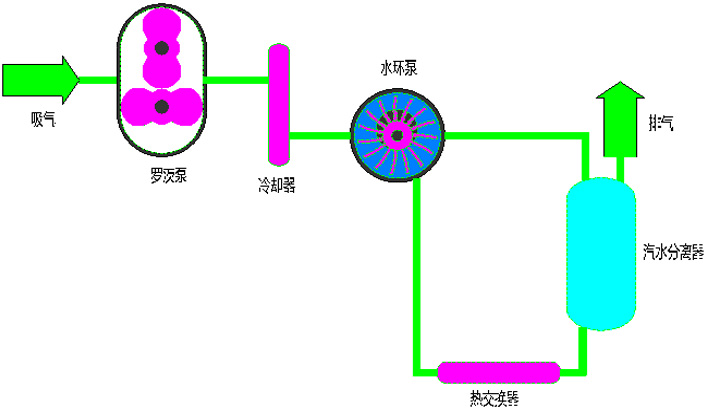

• 凝汽器的真空提高装置示意图


• 运行描述

  汽机起机时，先用大水环泵组建立真空，待真空度达到大水环泵组所能达到的极限值，启动真空度提升装置并达到设定值后，停止运行大水环泵组并接入真空度提升装置运行，将凝汽器的真空度再提升0.1KPa至1KPa，汽机运行的过程中，成德真空度提升装置将凝汽器真空度一直维持在较高的数值。

• 优势：

  提高凝汽器的真空，因此可以提高发电机组的效率。

  节能效果明显，节省运行成本。

  降低煤耗，减少二氧化碳的排放，增加了社会效益。

  成德机械独有的专利技术。
