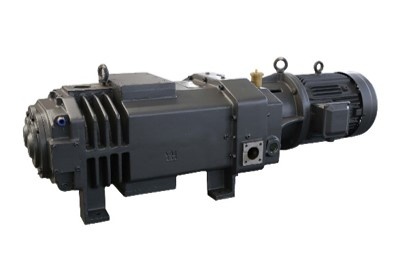

LP-DRP Series螺杆型干式真空泵
-
所属分类：
螺杆泵
-
品牌：
鲁茨沃克
-
产品概述：
德国鲁茨沃克螺杆型干式真空泵，依托德国鲁茨沃克近百年年来持续创新的真空泵技术研发和高端设备制造经验，LP-DRP Series螺杆型干式真空泵具有性能稳定，品质可靠，高效节能，易于操作，极低耗材等特点。
产品详情

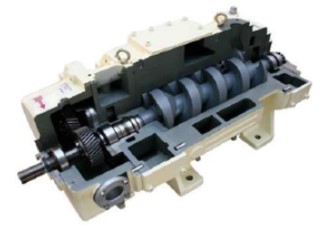

工作原理
螺杆干式真空泵是通过泵腔内一对作等速反向旋转螺杆的啮合作用，完成从吸入气体、压缩气体到排出气体而形成高真空过程。即两个旋向相反的非接触螺杆型转子在泵腔内做等速反向旋转。当螺杆旋转时，在螺杆真空泵的进口处吸入一定体积量的气体，气体被压缩并输送到真空泵的排出口处被排出。由于泵的二个螺杆之间以及螺杆与泵腔之间均无接触，泵腔内不需要润滑油。用于润滑齿轮和轴封的润滑油通过轴封与泵腔密封。泵的冷却可以通过循环冷却水直接冷却或者通过带有风扇及散热器的冷却装置进行冷却。
螺杆干式真空泵采用了特殊设计的螺杆转子型线，与普通型线螺杆泵比较，降低 30% 左右的能耗，排气端温升降低 100℃左右，产品运行的可靠性、稳定性大大提高，可以适合任何工况的抽真空需要。
可以广泛应用于化工制药行业的溶剂回收、真空干燥、浓缩、结晶、蒸馏等工艺，塑料橡胶行业的真空挤出、成型等，冶金行业真空脱气；太阳能、微电子、锂电池等行业的真空脱气、干燥等
主要特点
Ø螺杆转子采用变螺距结构设计，极限真空可达 1Pa 以下，可以满足从大气到高真空的各类真空处理。
Ø泵腔内无油可以适应各种特殊工况可靠使用；
Ø可以适应从大气到几帕压力范围内长期可靠运行；
Ø运动部件之间无摩擦，结构简单操作、使用维护成本更低；
Ø使用氮气及唇形复合密封，可靠性好、使用成本低、维修简单；
Ø转子经高速动平衡，采用法兰连接电动机，同心度高、振动小、噪声低；
Ø过流部分采用哈氏合金防腐涂层，可凝物在泵腔内不易凝结，耐腐蚀性更好。
Ø与油封泵、液环泵及油封泵相比较，无废气、无废液、无废油排放，节能环保运行。

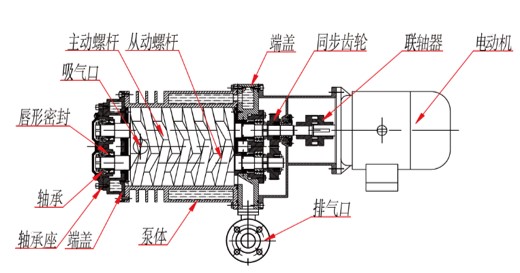

主要部件

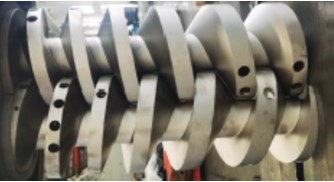

Ø 螺杆：螺杆采用高性能球墨铸铁，经过严格的热处理以后，通过高精度数控机床加工，确保螺杆型线的高精度要求，螺杆加工精度是保证整机性能的关键
，螺杆必须经过高精密的动平衡试验。有特殊要求的螺杆，还在其表面覆盖耐磨、耐腐涂层。
Ø 同步齿轮：同步齿轮除了给从动螺杆提供足够的扭矩外，还要保证二个反向旋转的螺杆的啮合面始终保持一定间隙且永不摩擦。齿轮表面经过高频淬火，由高精度磨齿机磨削抛光而成，这样保证泵在运行噪音小、温升低、运转平稳
。
Ø 轴承：泵的固定端采用双列角接触球轴承，活动端采用具有高负载能力的滚柱轴承。这样可以保证泵运行时候的高转速、大负载，保证齿轮间和螺杆间的间隙外，还要使泵运行平稳、噪声更低、温升更小。
Ø 轴封：螺杆泵吸气端轴封采用双向唇型密封排气端采用唇封或波纹管机械密封与唇形复合密封，可有效阻止介质的双向相互流动，保持介质不被污染。主动轴出轴处密封采用骨架油封密封。
Ø 油位视镜：齿轮箱油位正常高度是视镜窗的1/2高度。油位过低，齿轮、轴承会因为缺少适当的润滑油而受到损伤，最低油位不得低于视镜窗的1/4高度。每次开泵前，必须检查油的高度和油是否被污染物，否则，重新补充油或更换新油。润滑油通过高速旋转的同步齿轮飞溅方式润滑、冷却轴承和轴封。
结构特点
Ø采用波纹管机械密封和进口PTFE唇形密封及氮气密封装置，提高真空泵的密封可靠性。
Ø主要传动件、密封件采用油浴润滑、冷却，延长齿轮、轴承、机械密封的使用寿命。
Ø过流部件可采用哈氏合金、镍磷合金、PFA涂层等防腐涂层，满足不同工艺条件的正常使用。
Ø螺杆转子经过高精度动平衡试验，确保螺杆真空泵的低振动、低噪声安全运行。
Ø整体结构简单、紧凑，方便客户对螺杆真空泵的操作使用、维修及日常维护保养。
Ø泵头与电机采用C型法兰连接，无需调整联轴器的同轴度，整机安装在同一机架上。
Ø泵的排气口装有消声器，可以减少泵的排气噪声，给客户提供一个安静的使用环境。
Ø可以与罗茨真空泵组合成套使用，满足各种更高真空及大抽气量要求的工艺场合使用。
标准配置
真空泵座、泵头、联轴器、电机、开车滤网、进气口接头、止回阀、真空计、手动充气阀排气口消声器；
可选配件：
进气口过滤器、进气口冷凝器、溶剂冲洗装置、氮气吹扫装置、氮气密封装置、排气口冷凝器、电磁充气阀、冷却水流量开关、温度传感器、压力变送器；

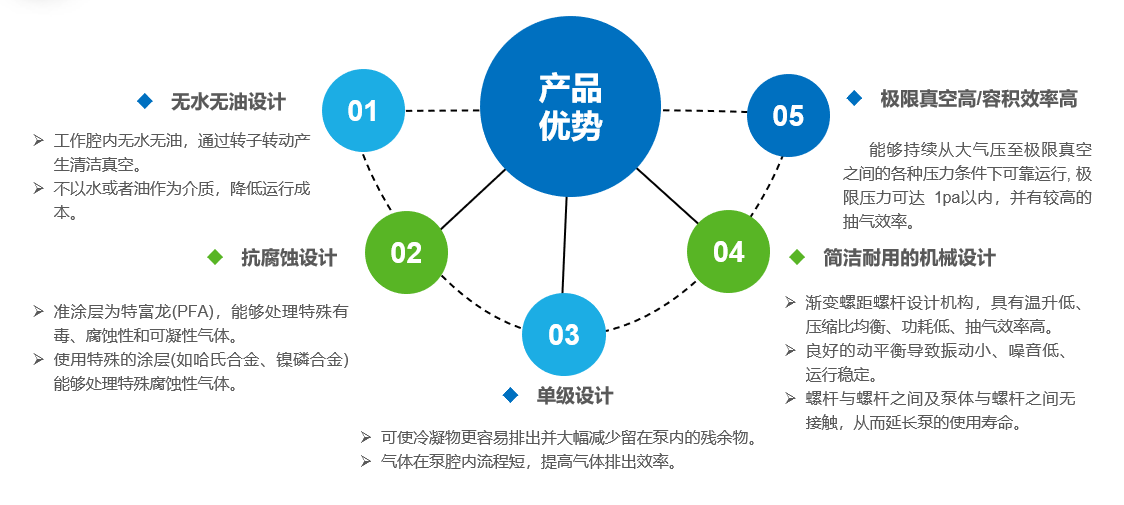

产品优势
应用行业
-
-
