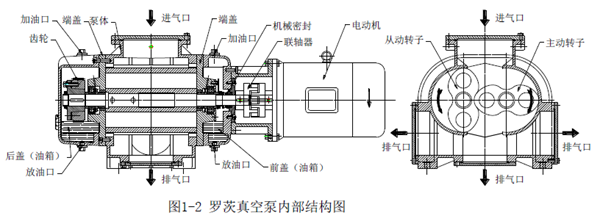

罗茨真空泵又称机械增压泵，是一种旋转式容积真空泵。罗茨真空泵的结构示意如图1－1 所示，在泵壳1 内有两个8 字型转子2，平行地安装在一对轴上，由一对传动比为1 的同步齿轮带动作等速反向旋转，转子与转子、转子与泵壳之间均保持一定的间隙而互不接触，因而运转时的摩擦损失很小，摩擦消耗功率极小，且可以实现高转速运转。

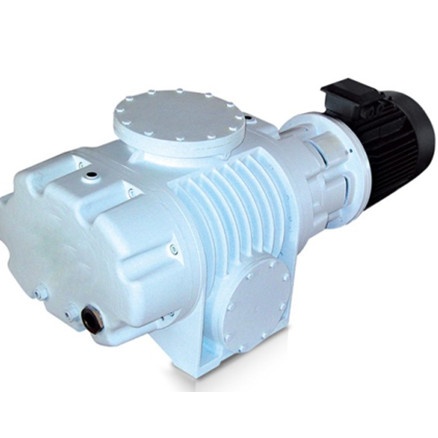

    二侧端盖内的四组聚四氟乙烯活塞环密封装置可防止两侧油箱内的润滑油进入泵腔内，出轴处的平衡式机械密封可防止大气漏入泵腔内。 泵的冷却方式通常为风冷，如果泵用于高压力范围工作，推荐选配水冷结构的泵。 电动机的动力通过联轴器传给主动轴，再经过同步齿轮由主动轴驱动从动轴旋转。LQB S系列罗茨真空泵均为卧式结构，泵采用联轴器与电机直联。但特殊要求的泵可采用三角带传动结构。

•   转速高、容积效率高、温升低、振动小。
•   结构简单、可靠性好，操作、维护方便。
•   转子被锁紧，无轴向串动现象、故障率更低。
•   采用高精度传动齿轮和精密滚动轴承，确保噪声低、运转平稳。
•   泵体内是无油的，安装轴承及齿轮的油室和泵体又是分离的，所以转子的运转是无接触和完全干式的。特别的是我们的罗茨真空泵可以选用机械密封、 骨架密封、 活塞环迷宫密封等多种结构型式来完全地密封隔离泵腔和油室。这一特点的优势是：抽送介质不受润滑油或密封剂污染，不需要复杂辅助配件（如排气过滤器、分离器等），罗茨泵在相对较低的压力下工作时不会暴露在与前级真空泵相同浓度的腐蚀性介质下而非常可靠，齿轮箱内润滑油也不受被抽介质影响造成乳化而缩短轴承、齿轮的使用寿命。
•   可与水环泵、油旋片泵、往复泵、干式螺杆泵等前级泵配套，满足各类工艺要求。

罗茨真空泵的优点是在较低入口压力时仍具有较大抽气速率，但普通罗茨真空泵一般情况下是不能单独使用，必须与前级真空泵配套使用。当前级真空泵将系统压力抽到罗茨真空泵允许启动压力后，才可启动罗茨真空泵。

根据不同的工作压力和工艺条件，罗茨真空泵的前级真空泵可采用水环泵、油旋片泵、往复泵、干式螺杆泵等。配置不同类别的前级真空泵后罗茨真空泵所能达到的极限压力有所不同。

罗茨真空泵主要应用（可广泛应用）于需要大抽速和粗、中真空（10³ ~10^-2Pa）的任何真空系统中，例如：真空镀膜、 真空悍接炉、真空热处理炉、大型空间模拟试验、微电子及集成电路、灯管及灯泡制造、激光器制造、真空包装、集中抽气系统、各类化工处理真空脱汽、真空脱水、真空冷冻干燥、真空蒸馏等。
